ЛАБОРАТОРИЯ ЭЛЕКТРИЧЕСКИХ ФИЛЬТРОВ (ЛЭФ)

УЧАСТОК МЕЖРЕГИОНАЛЬНОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ

(УМТК ЛЭФ)

ПАСПОРТ ПАРТИИ ИЗДЕЛИЙ № 1968

ОСНОВНЫЕ СВЕДЕНИЯ

Сверхминиатюрный фильтр социального пакета ТВ программ LEFLFFNSICF230(239)IF268I50-H2TFMM (микросборка 1247104712) серия NanoEtika City предназначен для пропускания телевизионных и сервисных сигналов в полосе 0…230 МГц и подавления телевизионных сигналов в полосе 268-1000 МГц. Фильтр выполнен по технологии прецизионных спиральных микроиндукторов – впрессовка микроплаты в F-коннекторы. Вход и выход выполнен на разъемах типа F штырь. При необходимости комплектуется переходниками F-гнездо – F-гнездо. Способ электрической герметизации – латунный цилиндрический корпус. Электрогерметичность не хуже 82 дБ. Класс защиты не ниже IP44 (после включения в линию). Фильтр легко маскируется под переходник F-штырь – F-штырь, производится массовым заводским способом и предназначен для массового охвата территории кабельным оператором. Скорость отгрузки после запуска до 50000 шт. мес.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Полоса прозрачности по уровню -4 дБ , МГц, не менее…………………47-230
Минимальные потери в полосе прозрачности, дБ, не более……………..1
Неравномерность в полосе прозрачности (между локальными экстремумами АЧХ), дБ, не более ………………………………………………………………………….1
КСВн входа и выхода в полосе прозрачности, не более………………….2
Нормируемое затухание на частоте 268 МГц, не менее, дБ……………..40
Внеполосное заграждение в полосе 268-550 МГц, не менее, дБ..……….40
Внеполосное заграждение в полосе 550-1000 МГц, не менее, дБ..……….60
Транзит питания, А, не более…………………………………………2
Диапазон рабочих температур, С………………………………………...-40/+60
Тип выходного контроля……………взаимоувязанный, сплошной, 100%-ный

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Разъемы при включении в линию должны быть закручены по резьбе и полностью.
Усилие прикладываемое к коаксиальным разъемам не должно превышать 0,5 Н*м.
Поперечная нагрузка на корпус не должна превышать 2 Н*м.
При подключении кабелей и переходников к разъемам не допускается перекос продольной оси подключаемого соединителя относительно оси ввода. Это может привести к поломке.
При подключении к аппаратуре и эксплуатации допускается наличие потенциала на входе и выходе не более 50 В.
Вход и выход выбирается произвольно
Рабочее положение произвольное

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует исправную работу фильтра в течение года со дня приемки при условии соблюдения указаний по эксплуатации. Изготовитель оставляет за собой право отказа в гарантийном ремонте и перевода ремонта в не гарантийный (платный), если при обследовании отказавшего изделия обнаруживаются механические повреждения, следы вскрытия корпуса или попыток самостоятельного ремонта, результаты неправильной установки или эксплуатации.

Размер изделия сопоставим с неразборным соединителем типа F-штырь - F-штырь. Не разборная и не раскручиваемая конструкция. При разломе корпуса восстановление параметров (пропускание сигналов) невозможно. Вес 6 грамм. Стандартная упаковка 50 шт умещается в любой карман. Стандартная коробка 1000 шт. весит 7 кг. За полую просвечиваемую конструкцию этот тип фильтров называют "трубчатые фильтры" или "трубочки". Наличие фильтра трудно идентифицируемо абонентом после помещения в термоусадочную трубку под цвет кабеля.

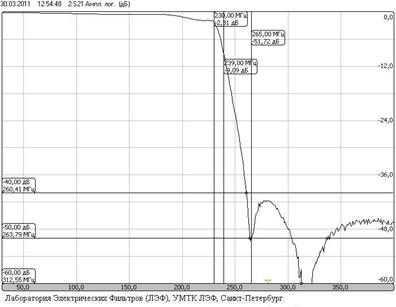

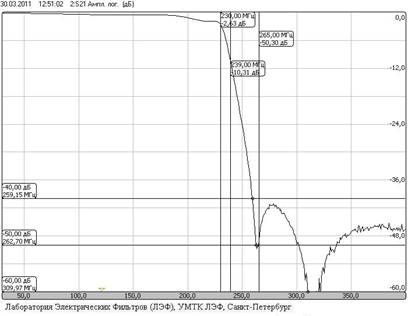

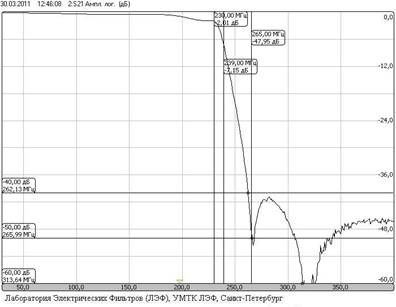

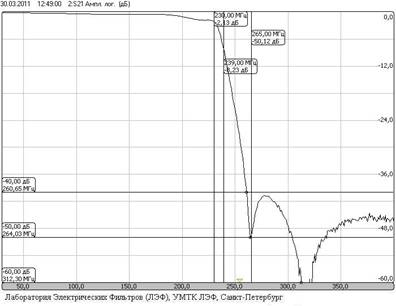

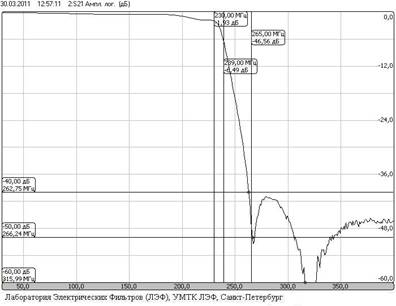

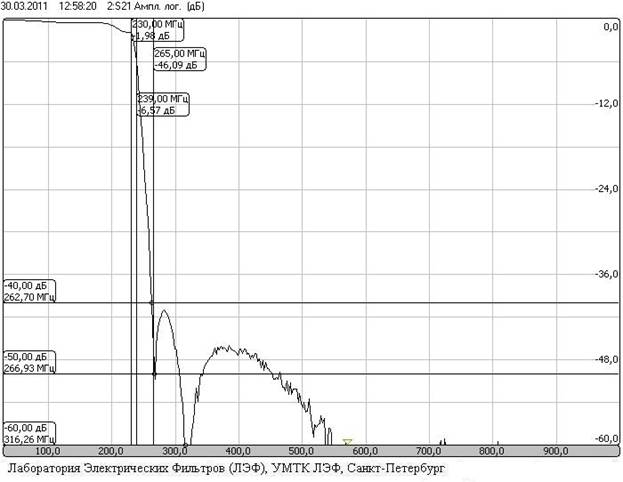

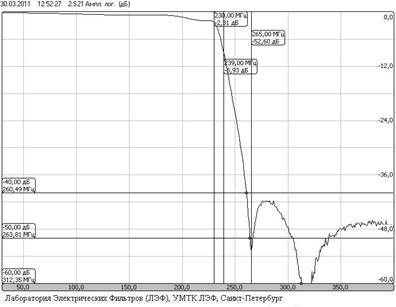

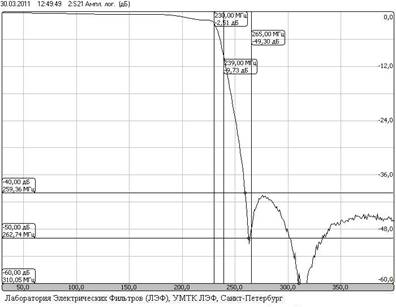

5. ДАННЫЕ ВЫБОРОЧНОГО КОНТРОЛЯ (СЛУЧАЙНАЯ ВЫБОРКА, КОНТРОЛЬНЫЕ ОБРАЗЦЫ В ОТДЕЛЬНОМ ПАКЕТЕ)

ОБРАЗЕЦ 01
