LEF ELECTRONICS (ЛЭФ)
УЧАСТОК МЕЖРЕГИОНАЛЬНОГО ТЕХНИЧЕСКОГО КОНТРОЛЯ
(УМТК ЛЭФ)
ПАСПОРТ ПАРТИИ ИЗДЕЛИЙ № 1944
- ОСНОВНЫЕ СВЕДЕНИЯ
Низкопроходной комбайнер телевизионных
сигналов LEFSMCOCH1TO69I40-H3U19TF99F2F серия “Бисмарк” предназначен для избирательного
поканального суммирования как аналоговых, так и цифровых телевизионных
сигналов c низким проходным затуханием. Устройство применяется для улучшения отношения сигнал/шум в кабельной сети за счет
малых потерь на суммирование телевизионных сигналов. Комбайнер размещен в
стандартном корпусе 3U Rack Mount
- ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
- Проходное затухание с
канального входа на выход не более, дБ (см. Табл.1) ….....16
- Ослабление уровня
мощности телевизионных сигналов на контрольном
выходе “-20 дБ”
относительно уровня мощности на выходе комбайнера, дБ…..20±1
- Транзит питания, А, не
более………………………..………………………отсутствует
- Допустимое напряжение
на канальном входе, В, не более………..………………..100
- Диапазон рабочих
температур, C˚…………………………………………….+10 ÷ +40
- УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
- Разъемы при включении
в линию должны быть закручены по резьбе и полностью.
- Усилие прикладываемое к
коаксиальным разъемам не должно превышать 0,5 Н*м.
- Не используемые входы
и выходы должны быть подключены к согласованной коаксиальной нагрузке 75
± 15 Ом (прилагаются в комплекте).
- При подключении
кабелей и переходников к разъемам не допускается перекос продольной оси
подключаемого соединителя относительно оси ввода. Это может привести к
поломке.
- Устройство должно
эксплуатироваться в температурном диапазоне, указанном в пункте 3 е.
- Допустимое напряжение
на канальном входе не должно превышать указанное в пункте 3 d.
- Контрольный выход “-20 дБ” используется для контрольных замеров
параметров телевизионных сигналов. Для трансляции на две линии необходима
установка на выход комбайнера сплиттера 1х2.
- Устройство должно
использоваться стационарно в составе
- Следует избегать
механических повреждений корпуса, ударов при падении, это может привести
к ухудшению электрических параметров.
- Рабочее положение
произвольное.
- ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует исправную
работу комбайнера в течение года со дня приемки при условии соблюдения указаний
по эксплуатации. Изготовитель оставляет за собой право отказа
в гарантийном ремонте и перевода ремонта в не гарантийный (платный), если при
обследовании отказавшего изделия обнаруживаются механические повреждения, следы
вскрытия корпуса или попыток самостоятельного ремонта, результаты неправильной
установки или эксплуатации.
Таблица 1
|
Номер канала OIRT |
Затухание на нижней частоте канала, дБ |
Затухание на центральной частоте канала, дБ |
Затухание на верхней частоте канала, дБ |
|
1 |
7.59 |
8.58 |
8.51 |
|
2 |
8.64 |
8.64 |
8.18 |
|
3 |
9.40 |
9.57 |
8.53 |
|
4 |
9.12 |
9.58 |
9.02 |
|
5 |
8.44 |
9.25 |
7.76 |
|
S1 |
7.79 |
7.73 |
7.72 |
|
S2 |
7.38 |
6.73 |
7.76 |
|
S3 |
8.59 |
8.42 |
8.42 |
|
S4 |
7.27 |
7.54 |
8.43 |
|
S5 |
7.96 |
9.66 |
9.41 |
|
S6 |
8.61 |
8.96 |
8.40 |
|
S7 |
9.49 |
10.14 |
8.88 |
|
S8 |
9.00 |
10.77 |
9.54 |
|
6 |
9.07 |
9.49 |
8.75 |
|
7 |
8.20 |
9.12 |
8.08 |
|
8 |
7.68 |
8.17 |
8.06 |
|
9 |
8.44 |
9.50 |
11.03 |
|
10 |
7.79 |
8.49 |
9.49 |
|
11 |
7.58 |
7.62 |
9.25 |
|
12 |
10.76 |
12.10 |
12.70 |
|
S11 |
10.31 |
10.55 |
12.33 |
|
S12 |
9.77 |
10.75 |
10.74 |
|
S13 |
10.08 |
10.85 |
11.52 |
|
S14 |
9.55 |
10.09 |
9.50 |
|
S15 |
9.57 |
9.75 |
9.28 |
|
S16 |
10.56 |
11.09 |
11.41 |
|
S17 |
8.61 |
7.71 |
8.65 |
|
S18 |
8.98 |
9.07 |
10.11 |
|
S19 |
8.21 |
9.00 |
9.88 |
|
S20 |
9.03 |
8.91 |
8.50 |
|
S21 |
11.28 |
11.06 |
10.96 |
|
S22 |
11.62 |
10.76 |
12.14 |
|
S23 |
12.36 |
10.29 |
13.28 |
|
S24 |
11.43 |
12.15 |
11.04 |
|
S25 |
11.10 |
10.64 |
13.13 |
|
S26 |
10.13 |
9.22 |
10.39 |
|
S27 |
9.06 |
8.69 |
10.99 |
|
S28 |
10.05 |
10.21 |
10.94 |
|
S29 |
8.94 |
9.61 |
11.14 |
|
S30 |
8.90 |
9.44 |
10.64 |
|
S31 |
9.43 |
9.73 |
10.15 |
|
S32 |
9.40 |
10.01 |
9.80 |
|
S33 |
9.51 |
9.57 |
9.62 |
|
S34 |
9.88 |
10.26 |
9.69 |
|
S35 |
9.26 |
9.03 |
9.06 |
|
S36 |
10.76 |
9.99 |
12.07 |
|
S37 |
9.45 |
8.81 |
9.53 |
|
S38 |
9.48 |
10.07 |
10.51 |
|
S39 |
8.34 |
8.72 |
9.73 |
|
S40 |
10.19 |
9.83 |
11.41 |
|
21 |
10.21 |
10.17 |
11.12 |
|
22 |
9.59 |
9.76 |
10.73 |
|
23 |
9.15 |
9.07 |
10.21 |
|
24 |
9.95 |
9.71 |
9.52 |
|
25 |
9.20 |
9.15 |
10.46 |
|
26 |
9.88 |
9.31 |
9.75 |
|
27 |
9.02 |
8.39 |
8.82 |
|
28 |
9.78 |
9.83 |
10.02 |
|
29 |
9.40 |
9.51 |
10.41 |
|
30 |
8.05 |
8.11 |
9.10 |
|
31 |
9.66 |
10.11 |
10.58 |
|
32 |
10.72 |
10.54 |
11.15 |
|
33 |
11.92 |
12.19 |
13.69 |
|
34 |
9.20 |
9.13 |
9.49 |
|
35 |
9.64 |
9.59 |
10.00 |
|
36 |
14.38 |
14.01 |
12.97 |
|
37 |
9.19 |
9.60 |
10.66 |
|
38 |
9.61 |
9.98 |
11.48 |
|
39 |
10.24 |
10.30 |
12.53 |
|
40 |
10.78 |
11.31 |
12.53 |
|
41 |
11.46 |
11.19 |
11.55 |
|
42 |
13.54 |
13.37 |
15.44 |
|
43 |
11.40 |
10.86 |
10.55 |
|
44 |
9.64 |
9.71 |
10.37 |
|
45 |
13.71 |
12.32 |
13.71 |
|
46 |
9.98 |
8.84 |
8.94 |
|
47 |
10.68 |
10.43 |
10.49 |
|
48 |
11.85 |
10.76 |
13.19 |
|
49 |
9.36 |
9.68 |
9.65 |
|
50 |
9.68 |
9.85 |
10.59 |
|
51 |
12.12 |
12.59 |
12.46 |
|
52 |
10.43 |
10.31 |
11.31 |
|
53 |
11.80 |
10.67 |
11.32 |
|
54 |
11.42 |
11.16 |
12.47 |
|
55 |
11.39 |
10.45 |
11.27 |
|
56 |
11.38 |
10.51 |
13.8 |
|
57 |
9.45 |
9.87 |
10.24 |
|
58 |
12.44 |
11.59 |
12.39 |
|
59 |
13.20 |
12.35 |
12.17 |
|
60 |
10.82 |
9.75 |
9.24 |
|
61 |
9.88 |
9.58 |
9.59 |
|
62 |
12.98 |
11.09 |
11.57 |
|
63 |
9.57 |
9.16 |
9.97 |
|
64 |
9.36 |
9.05 |
9.25 |
|
65 |
10.77 |
9.66 |
10.49 |
|
66 |
10.11 |
11.07 |
11.6 |
|
67 |
10.73 |
10.01 |
10.22 |
|
68 |
10.15 |
10.68 |
11.24 |
|
69 |
10.93 |
11.19 |
11.48 |
5. ПРОЧИЕ СВЕДЕНИЯ

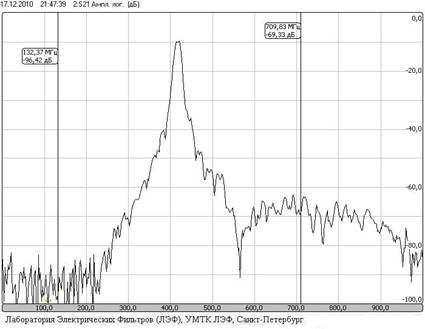

ШРОКОДИАПАЗОННАЯ РАЗВЯЗКА

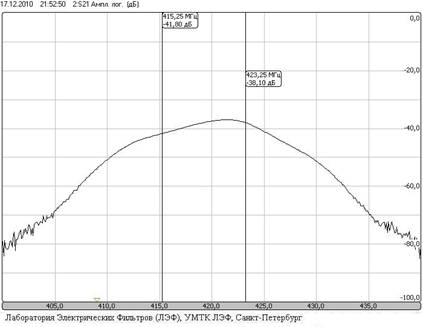

РАЗВЯЗКА МЕЖДУ КАНАЛЬНЫМИ ВХОДАМИ (СМЕЖНЫЕ КАНАЛЫ S34 S35)
