ЛЭФ производит фильтры СЧ, ВЧ, ОВЧ, УВЧ и СВЧ диапазонов (MF - SHF)

Варианты поставки:

Экспериментальный образец (макет)
Отработочный комплект (комплект разработчика)
Опытная партия
Серийная поставка
Срочное изготовление (до 48 часов)
Единичные изделия повышенной сложности
Поддержка ВУЗов и радиолюбителей

Продукция:

Микроиндуктивные фильтры серии BERING™ - "таблетка" диаметром 10 мм и высотой 4 мм (собственная технология производства) поверхностный монтаж, 50 Ом, допустимая падающая мощность 20 Вт (43 dBm), высокая термостабильность, малые потери, высокая селективность - для предварительной селекции, антиалайзинга, подавления нежелательных участков спектра на входе-выходе АЦП и других устройств. Формирование специальных форм АЧХ и ФЧХ для бережной фильтрации цифровых широкополосных и импульсных сигналов.

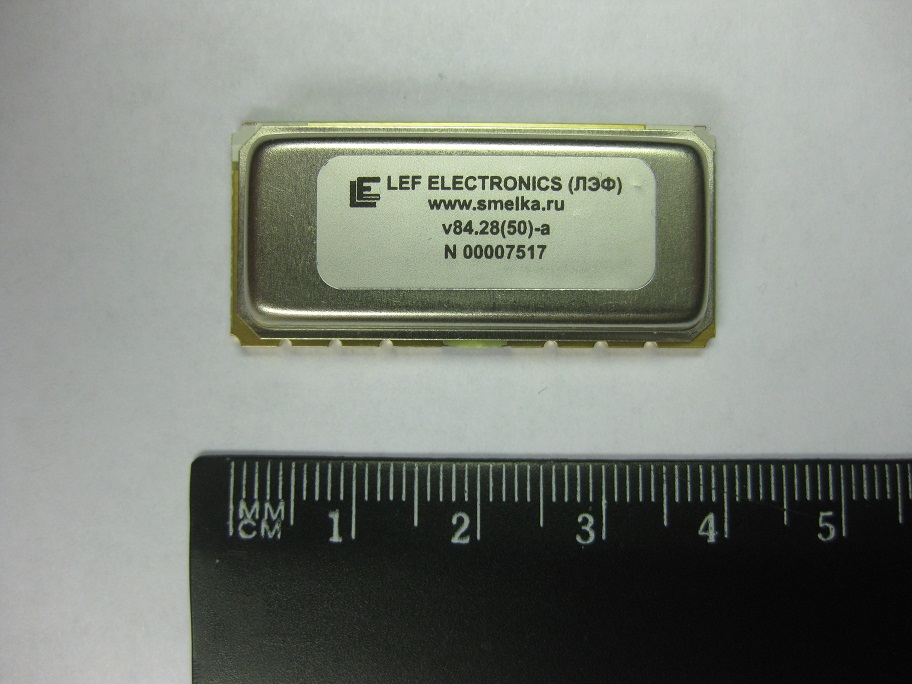

Микроиндуктивные фильтры серии Interstat™(собственная технология производства) поверхностный монтаж, 50 и 75 Ом, высокая термостабильность, малые потери, высокая селективность, допустимая падающая мощность до 20 Вт (43 dBm), специальные формы АЧХ и ФЧХ для бережной фильтрации цифровых широкополосных и импульсных сигналов в трактах ПЧ и преселекторов.

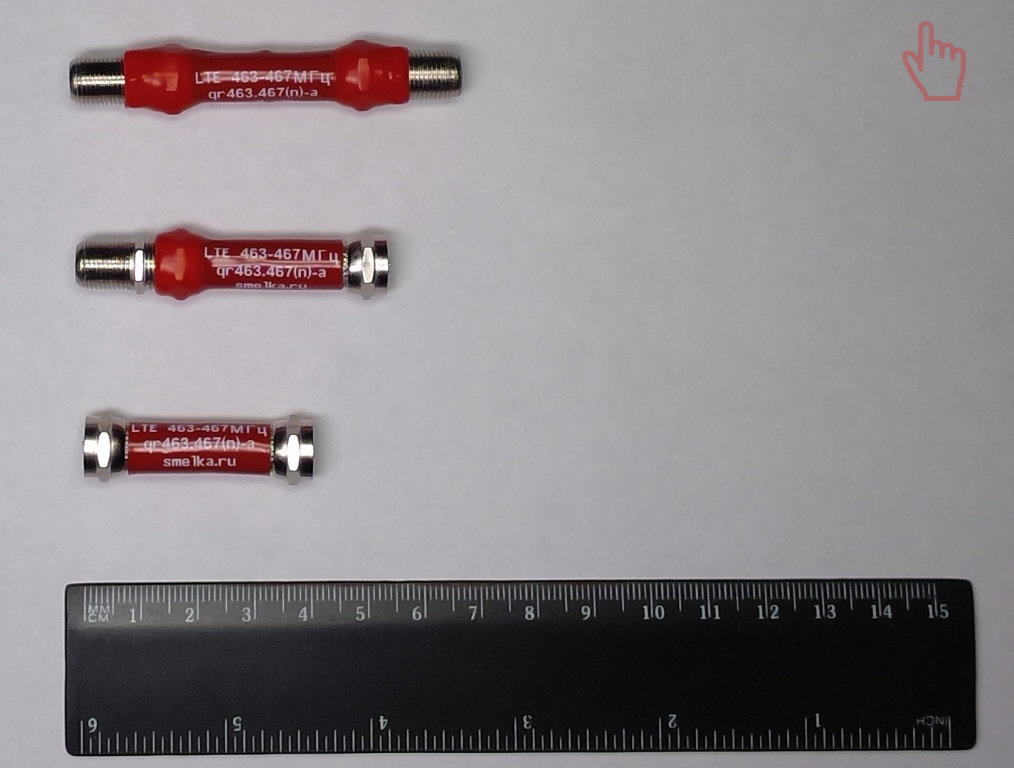

Профессиональная серия Mik Tek™: фильтры подавления помех для решения разнообразных задач электромагнитной совместимости (ЭМС) - развязка конфликтующих сетей, очистка и нормализация спектров приемных сигналов с целью исключения интермодуляционных искажений (например, режекторные фильтры LTE Sky Link, фильтры на цифровые каналы мультиплексов DVB-T/T2/C)

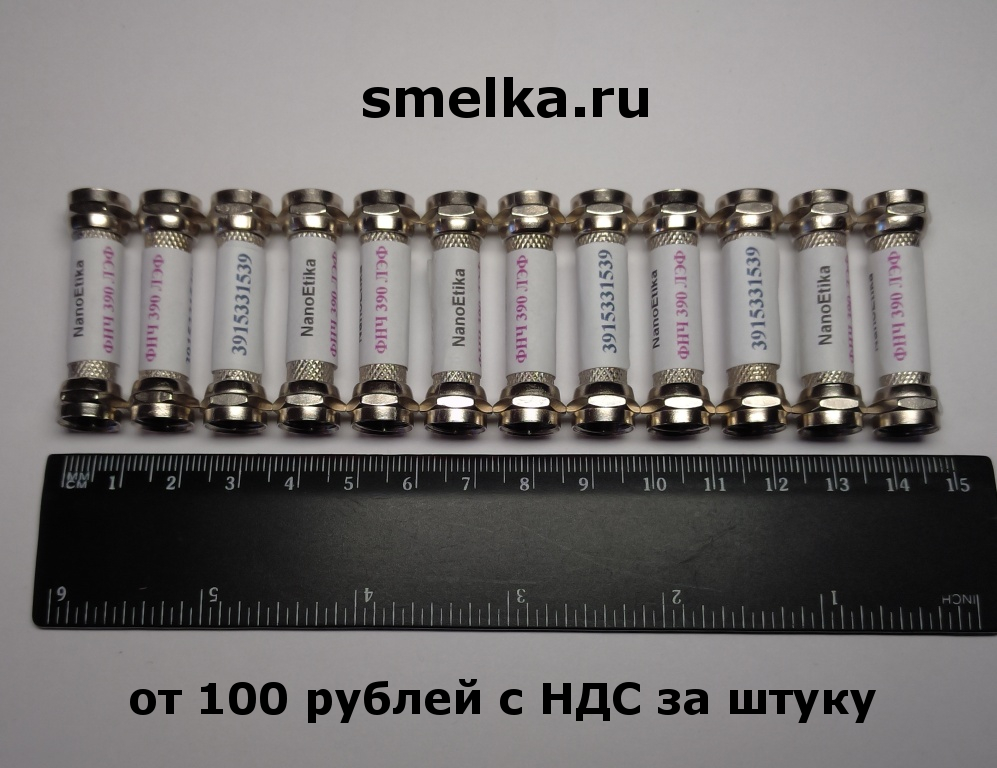

Массовая серия миниатюрных фильтров NanoEtika™ (собственная технология производства): для формирования абонентских пакетов кабельного телевидения (фильтры соцпакета или пакетирования, а также фильтры обратного канала DOCSIS)

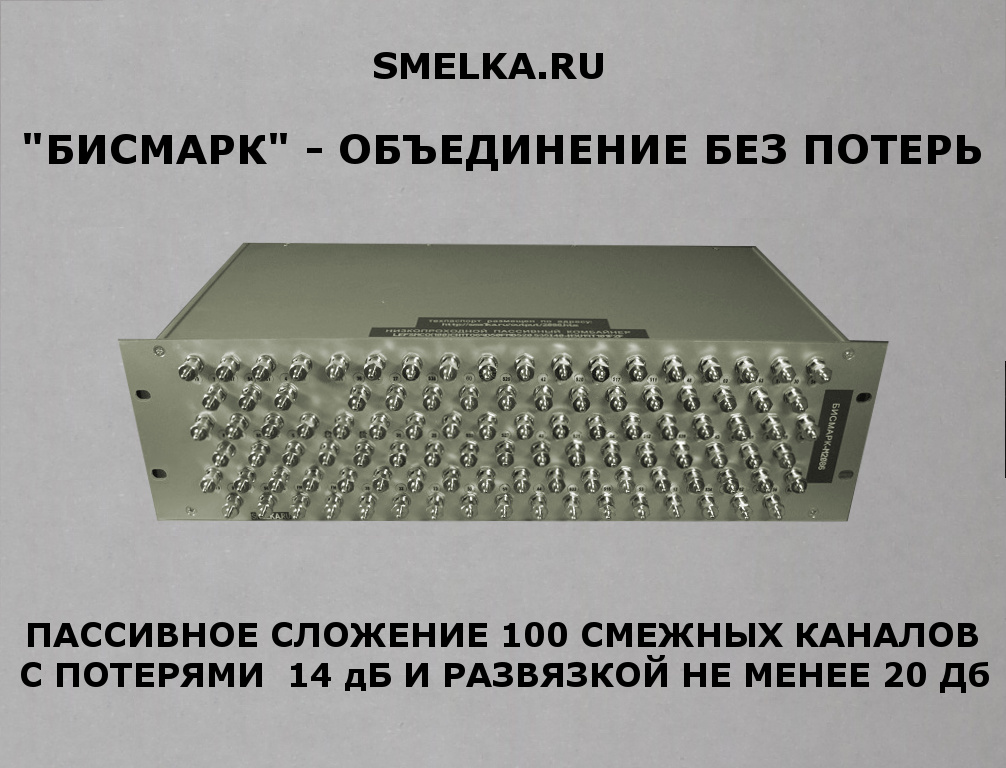

Пассивный сумматор-комбайнер БИСМАРК™ позволяет отказаться от широкополосного усилителя, компенсирующего потери на широкополосных сплиттерах. Тракт 75 и 50 Ом. До 120 каналов сложения. Существенное улучшение отношения сигнал/шум. Исключение эффектов интермодуляции.

КРАТКИЙ КАТАЛОГ

ФИЛЬТРЫ ПАКЕТОВ ТВ ПРОГРАММ ПО ТЕХНОЛОГИИ NANOETIKA

(75 Ом, корпус NanoEtika 40x8 F)

№ по каталогу	код изделия (part number)	диапазон пропускания, МГц	диапазон подавления, МГц	номер микросборки	потери в диапазоне пропускания/на краю полосы пропускания, не более, дБ	заграждение на краю диапазона подавления /в диапазоне подавления, не менее, дБ
#12/50	LEFLFFNSICF100(104)IF120I40	0 - 100	120 - 1200	lef39d10392739	1,0/4,0	40,0/45,0
#12/70	LEFLFFNSICF134(138)IF155I40	0 - 134	155 - 1200	lef3312331533	1,0/3,5	40,0/45,0
#12/80	LEFLFFNSICF151(158)IF186I45	0 - 151	186 - 1200	lef2782271027	1,0/3,5	40,0/45,0
#12/90	LEFLFFNSICF170(181)IF199I40	0 - 170	199 - 1200	lef2282278222	1,0/3,5	40,0/45,0
#12/100	LEFLFFNSICF180(185)IF217I40	0 - 180	217 - 1200	lef2262276222	1,0/3,5	40,0/50,0
#12/110	LEFLFFNSICF183(188)IF235I40	0 - 183	235 - 1200	lef2047274720	2,5/3,5	40,0/50,0
#12/120	LEFLFFNSICF185(191)IF220I40	0 - 185	220 - 1200	lef2262226222	1,0/3,5	40,0/50,0
#12/130	LEFLFFNSICF188(196)IF224I40	0 - 188	224 - 1200	lef2068205620	1,0/4,0	40,0/45,0
#12/150	LEFLFFNSICF191(200)IF230I40	0 - 191	230 - 1200	lef2056205620	1,0/3,5	40,0/53,0
#12/160	LEFLFFNSICF207(215)IF253I40	0 - 207	253 - 1200	lef1556155615	1,0/3,5	40,0/53,0
#12/170	LEFLFFNSICF215(221)IF255I40	0 - 215	255 - 1200	lef1556125615	1,0/3,5	40,0/45,0
#12/180	LEFLFFNSICF230(239)IF268I50	0 - 230	268 - 1200	lef1247104712	1,0/3,5	40,0/43,0
#12/200	LEFLFFNSICF243(251)IF283I40	0 - 243	283 - 1200	lef1039123910	1,0/3,5	40,0/43,0
#12/210	LEFLFFNSICF247(254)IF293I40	0 - 247	293 - 1200	lef1039103910	1,0/3,5	40,0/40,0
#12/220	LEFLFFNSICF255(263)IF295I40	0 - 255	295 - 1200	lef1039823910	1,0/3,5	40,0/45,0
#12/230	LEFLFFNSICF260(268)IF312I40	0 - 260	331 - 1200	lef1033823910	1,0/3,5	40,0/40,0
#12/240	LEFLFFNSICF286(297)IF332I50	0 - 286	312 - 1200	lef8227682782	1,0/3,5	40,0/50,0
#12/250	LEFLFFNSICF300(310)IF382I50	0 - 300	382 - 1200	lef1015101210	1,0/3,5	40,0/55,0
#12/260	LEFLFFNSICF300(320)IF400I50	0 - 300	400 - 1200	lef121512	1,0/3,5	40,0/55,0
#12/270	LEFLFFNSICF318(330)IF378I50	0 - 318	378 - 1200	lef5622562256	1,0/3,0	40,0/45,0
#12/280	LEFLFFNSICF325(330)IF378I50	0 - 325	378 - 1200	lef5622562256	1,0/3,5	40,0/45,0
#12/290	LEFLFFNSICF330(350)IF380I50	0 - 330	380 - 1200	lef5620562056	1,0/4,0	40,0/45,0
#12/300	LEFLFFNSICF335(350)IF410I50	0 - 335	410 - 1200	lef5620562056	1,0/4,5	40,0/45,0
#12/320	LEFLFFNSICF350(365)IF440I50	0 - 350	440 - 1200	lef5615471556	1,0/3,5	40,0/55,0
#12/350	LEFLFFNSICF375(387)IF457I40	0 - 375	457 - 1200	lef4715391547	1,0/3,0	40,0/60,0
#12/360	LEFLFFNSICF390(400)IF457I50	0 - 390	457 - 1200	lef3915271539	1,0/4,5	40,0/55,0
#12/370	LEFLFFNSICF400(412)IF470I40	0 - 400	470 - 1200	lef3315271533	1,0/3,5	40,0/45,0
#12/380	LEFLFFNSICF410(422)IF479I40	0 - 410	479 - 1200	lef3315271233	1,0/4,5	40,0/42,0
#12/390	LEFLFFNSICF418(430)IF500I40	0 - 418	500 - 1200	lef3312271233	1,0/4,5	40,0/55,0
#12/400	LEFLFFNSICF427(440)IF510I40	0 - 427	510 - 1200	lef3312221233	1,0/3,5	40,0/55,0
#12/410	LEFLFFNSICF437(450)IF521I40	0 - 437	521 - 1200	lef3310201033	1,0/3,0	38,0/60,0
#12/440	LEFLFFNSICF455(475)IF526I50	0 - 455	526 - 1200	lef2212201222	1,0/4,5	40,0/42,0
#12/450	LEFLFFNSICF460(480)IF553I40	0 - 460	553 - 1200	lef2210201022	1,0/4,0	40,0/45,0
#12/460	LEFLFFNSICF470(480)IF555I40	0 - 470	555 - 1200	lef2210201022	1,0/4,5	40,0/55,0
#12/470	LEFLFFNSICF475(486)IF565I50	0 - 475	565 - 1200	lef2210151022	1,0/3,5	50,0/53,0
#12/480	LEFLFFNSICF495(515)IF552I40	0 - 495	552 - 1100	lef2010001020	1,0/4,5	50,0/53,0
#12/490	LEFLFFNSICF502(525)IF560I40	0 - 502	560 - 1200	lef2010001020	1,0/4,5	40,0/40,0
#12/510	LEFLFFNSICF610(20)IF740I50	0 - 610	740 - 1200	lef1005000510	1,0/4,5	40,0/55,0
#12/520	LEFLFFVSICCF45IF32I40	45 - 862	0 - 32	lef39272002739	1,0/3,5	40,0/45,0
#12/530	LEFLFFVSICF87IF65I60	87 - 862	0 - 65	lef2015471520	1,0/3,0	40,0/45,0

cсылка на страницу NanoEtika.

ФИЛЬТРЫ ПЧ И ПРЕСЕЛЕКТОРОВ В SMD ИСПОЛНЕНИИ (СЕРИИ BERING И INTERSTAT)

(50 и 75 Ом, диск 10,7x4 мм, плата 39х18х7 мм)

№ позиции в каталоге	центр. частота, МГц	фильтр	код изделия (part number)	миним. потери в полосе пропуск. дБ	загражд. относит. миним. потерь не менее дБ	нижняя частота полосы пропуск (МГц)	верхняя частота полосы пропуск. (МГц)	нижняя граничн. частота загражд. МГц	верхняя граничн. частота загражд. МГц
#1/05000	10,7	v10p7.p6(50)-a	LEFLFIF10P7BW1M0P6I40-HT0-001	7,5	34	10.4	11.0	9.7	12.0
#1/05500	15,0	v15.1p7(50)-а	LEFLFIF15BW3M1P7I50-HT0-001	7,0	50	14,15	15,85	12,70	16,9
#1/10000	29,0	v27.31(50)-a	LEFLFFPLF27HF31IL25P5IH34I40-HT0-001	4,0	40/50	27	31	25	34
#1/20000	28,0	v28.3(50)-a	LEFLFIF28BW1P5M28Z50I40-H1T000-1	5,0	40	26,5	29,5	23,5	32,5
#1/30000	29,0	v28.30(50)-a	LEFLFIF29BW3M30I40Z50-HT0-001	5,6	40/50	28	30	24	34
#1/40000	29,0	v29.10(50)-a	LEFLFIF29BW3M10I40Z50-HT0-001	1,5	35	24	34	21	38
#1/50000	29,0	v29..2.6(50)-a	LEFLFIF29BW2.6I40Z50-HT0-001	4,5	40	27,7	30,3	24	34
#1/51000	30,0	v30.4(50)-a	LEFLFIF30BW3M4I40Z50-HT0-001	3,0	33	28	32	23	37
#1/52000	30,0	v30.6(50)-c	LEFLFIF30BW3M6I40Z50-H2T0-001	3,0	40	27	33	23	37
#1/60000	35,0	v31.38-a	LEFLFIF34P5BW7I38Z75-H1T000-1	1,8	40/35	31,5	38	26	43,5
#1/61000	37.5	v37p5.17(50)-a	LEFLFIF37P5BW1P5M17Z50I40-HT0-002	1,5	40	29	46	21	54
#1/64000	42,0	v42.8(50)-a	LEFLFFPLF38HF46IL33P5IH51I40-HT0-001	2,0	37	38	46	33	51
#1/70000	49,0	v49.12(50)-c	LEFLFIF49BW0P8M12Z50I40-H1T000-1	1,2	50	37	61	29	82
#1/75000	50,0	v50.22(50)-a	LEFLFIF50P5BW1M22Z50I40-HT0-002	1,5	40	39	61	28	72
#1/80000	60,0	v55.65(50)-a	LEFLFIF60BW10I40Z50-H1T000-1	3,5	40	55	65	50	73
#1/82000	62,0	v62.6(50)-a	LEFLFIF62BW6I50Z50-HT0-001	4,5	50	59	65	52	72
#1/84000	69,0	v69.28(50)-a	LEFLFIF69BW28I30Z50-HT0-001	1,5	30	55	83	41	97
#1/90000	70,0	v70.52-a	LEFLFIF70BW52I38Z75-HT0-001	0,5	38	44	96	34	108
#1/10000	70,0	v70.42-a	LEFLFIF70BW42I38Z75-HT0-001	0,6	38	49	91	35	112
#1/11000	70,0	v70.36-a	LEFLFIF70BW36I35Z75-HT0-001	0,8	32/35	52	88	46	98
#1/11500	70,0	v70.32(50)-a	LEFLFIF70BW1M32Z50I40-HT0-002	1,5	40	54	86	38	102
#1/11900	70,0	v70.40(50)-a	LEFLFIF70BW1M40Z50I40-HT0-002	0,9	30	50	90	42	100
#1/12000	70,0	v70.36(50)-a	LEFLFIF70BW1M36Z50I40-HT0-002	0,7	30	52	88	45	98
#1/13000	70 ,0	v70.28-a	LEFLFIF70BW28I32Z75-HT0-001	0,8	32/35	56	84	42	98
#1/13500	70 ,0	v70.28(50)-a	LEFLFIF70BW28I40Z50-H2T0-001	1,5	40	56	84	46	98
#1/13700	70 ,0	v70.20(50)-a	LEFLFIF70BW1M20(2491)I40Z50-H2T0-002	1,5	40	60	80	50	90
#1/14000	70 ,0	v70.18-a	LEFLFIF70BW18I38Z75-HT0-001	3,0	38	61	79	49	91
#1/14500	70 ,0	v70.11(50)-a	LEFLFIF70BW1P5M11(2196)I40HT0-001	4,0	40	64,5	75,5	55	85
#1/15000	70 ,0	v70.10-с	LEFLFIF70BW10I40Z75-HT0-001	4,5	40	65	75	58	82
#1/15500	70 ,0	v70.10(50)-а	LEFLFIF70BW3M10Z50-H1T0-001	4,0	45	65	75	58	82
#1/16000	70 ,0	v70.4(50)-a	LEFLFIF70BW4I40Z50-H2T0-001	5,5	38	68	72	62	79
#1/16500	75,0	v75.5(50)-a	LEFLFIF75BW3M5(2483)I40Z50-H2T0-002	5,5	40(18)	72,5	77,5	65(70)	85(80)
#1/17000	84,0	v84.24(50)-a	LEFLFIF84BW24I40-H2T0-001	1,5	35	72	96	50	118
#1/17700	90,0	v90.15(50)-a	LEFLFIF90BW2M15(2490)I40Z50-H2T0-002	3,0	38	82,5	97,5	75	105
#1/18000	91,0	v91.6(50)-a	LEFLFIF91BW2P5M6I30Z50-H2T0-002	9,5	30	88	94	84	98
#1/18300	98,0	v98.20(50)-a	LEFLFIF98BW2M6I30Z50-H2T0-002	2,0	30	88	108	77	119
#1/18350	107,0	v107p5.57(50)-a	LEFLFIF107P5BW1M57Z50I40-HT0-002	1,0	40	79	136	51	164
#1/18200	112,0	v112.7(50)-a	LEFLFIF112P7BW1P5M7I35Z50-H2T0-002	4,5	35	108	115	96	128
#1/18400	116,0	v116.15(50)-a	LEFLFIF116BW15I40Z50-HT0-001	3,5	43	108	123	97	135
#1/18600	119,0	v119.7(50)-a	LEFLFIF119BW7I40Z50-HT0-001	4,0	44	115	123	105	139
#1/19000	116,0	v119.25-c	LEFLFIF119BW25I40Z75-HT0-001	4,0	40	113,25	119,75	93	140
#1/20000	119,0	v119.14-a	LEFLFIF119BW14I40Z75-HT0-001	4,0	40	112	126	100	138
#1/20200	122,0	v122.29(50)-a	LEFLFIF122BW29I40Z50-HT0-001	1,5	38	108	137	90	165
#1/20300	123,0	v123.10(50)-a	LEFLFIF123BW10I40Z50-H1T000-1	3,0	40	118	129	108	141
#1/20400	127,0	v127.7(50)-a	LEFLFIF127BW7I40Z50-H1T000-1	4,5	40	122	130	112	147
#1/20600	127,0	f127.18(50)-a	LEFLFIF127BW18I45Z50-H2T0-002	3,0	37	118	136	110	150
#1/21000	127,0	v127.18(50)-a	LEFLFIF127BW18I30Z50-H2T0-002	2,0	30	118	136	108	150
#1/21200	129,0	v129.15(50)-a	LEFLFIF129BW15I45Z50-H1T000-1	3,0	45	122	137	108	150
#1/22000	130,0	v130.12-a	LEFLFIF130BW12I40Z75-HT0-001	4,5	40	124	136	115	145
#1/22100	132,0	v132.10(50)-a	LEFLFIF132BW10I35Z50-H1T000-1	3,0	38/35	127	139	115	152
#1/22200	133,0	v133.7(50)-a	LEFLFIF132BW10I44Z50-H1T000-1	5,5	44	130	137	120	150
#1/23000	134,0	v134.27-a	LEFLFIF134BW27I40Z75-HT0-001	2,0	40	152	121	107	162
#1/24000	134,0	v134.20-a	LEFLFIF134BW20I40Z75-HT0-001	2,5	40	124	144	118	162
#1/23300	137,0	v137.10(50)-a	LEFLFIF137BW10I30Z50-H1T000-1	4,0	40	132	142	119	157
#1/23500	137,0	v137p5.7(50)-a	LEFLFIF137P5BW7I40Z50-H1T000-1	5,5	30	134	141	125	155
#1/25000	140,0	v140.10(50)-a	LEFLFIF140BW10I35Z50-H2T0-002	2,5	35	135	145	118	165
#1/26000	140,0	v140.30(50)-a	LEFLFIF140BW3M30I35Z50-H2T0-002	1,5	35	125	155	115	172,5
#1/27000	140,0	v140.30(1)(50)-a	LEFLFIF140BW1M30I30Z50-H2T0-002	1,5	30	125	155	102	182
#1/27500	140,0	v140.40(50)-a	LEFLFIF140BW1M40I30Z50-H2T0-002	1,5	30	120	160	109	175
#1/27600	160,0	b160.42(50)-a	LEFLFIF160BW2M42(2503)I30Z50-H7T0-002	2,7	30	139	189	125	200
#1/27610	160,0	v160.64(50)-a	LEFLFIF160BW1M64Z50I40-H2T0-002	1,5	40	128	192	96	224
#1/27700	210,0	v210.24(50)-a	LEFLFIF210BW24I20Z50-H2T0-002	4,5	20	198	222	190	230
#1/27750	215,0	v215.64(50)-a	LEFLFIF215BW1M64Z50I40-H2T0-002	1,5	40	183	247	151	279
#1/27770	255,0	v255.30(50)-a	LEFLFIF255BW30I30Z50-H2T0-002	2,4	30	240	270	212	302
#1/27780	272,5	v272p5.71(50)-a	LEFLFIF272P5BW1M71Z50I40-H2T0-002	1,5	40	237	308	197	352
#1/27790	310,0	v310.23(50)-a	LEFLFIF310BW1M23I30Z50-HT0-001	4,0	30	299	321	278	340
#1/27800	367,0	v367.40(50)-a	LEFLFIF367BW40I40Z50-H2T0-002	4,5	40	347	387	296	436
#1/27900	370,0	v370.23(50)	LEFLFIF370BW1M23I30-HT0-001	4,5	25/15	359	381	330/348	405
#1/28000	480,0	v480.72(50)-a	LEFLFIF480BW72I30Z50-H2T0-002	2,0	30	444	516	400	620
#1/28100	480,0	v480.40(50)-a	LEFLFIF480BW40I30Z50-H2T0-002	4,0	30	460	500	440	527
#1/28300	521,0	v540.21(50)-a	LEFLFIF540BW21I30Z50-H2T0-002	4,0	30	501	541	451	581
#1/28400	540,0	v540.40(50)-a	LEFLFIF540BW40I30Z50-H2T0-002	4,0	30	520	560	470	610
#1/28500	540,0	v540.72(50)-a	LEFLFIF540BW72I30Z50-H2T0-002	2,0	30	504	576	468	624

cсылка на страницу фильтров SMD Bering

cсылка на страницу фильтров SMD Interstat

[ПРИМЕРЫ РАЗРАБОТОК] КАТАЛОГ (XLS)
